LA-580立柱埋深仪

专利号：ZL 2022 2 1333854.8

测试对象与内容：

测试对象：埋置于土/混凝土中的钢质护栏立柱

测试内容：长度、埋入深度

方法：

冲击弹性波法：柱头截面激发出脉冲信号，在立柱另一端发生反射，通过信号分析软件计算出弹性波传播时间，结合实际弹性波波速，得出埋入深度。通过采用本公司的一系列自由振动及噪声抑制技术、反射信号抽取技术，有效地克服了护栏立柱这样的中空薄壁结构测试中的难题。

特点：

 主机采用多层电路设计原理实现了超小型、超轻便的结构，携带方便（全套仪器单人即可携带）；

    操作快捷简便，现场无需拔桩即可快速检测，每根立柱测试小于5分钟（单次单点测量小于1分钟）；

    测试范围广：Z大测量深度可达5m；

    主要元器件均采用进口军工级器件，可靠性高，耐久性强。

    主机采用金属机身配有10.1寸IPS屏，分辨率高达1920*1080（HD Graphics 500），内存4G，存储容量64G；

    支持WIFI、摄像头(200万)、蓝牙4.0、USB3.0、Micro HDMI、TF卡扩展（Z高128G）；

组成：

钢质护栏立柱埋深冲击弹性波检测仪由数据采集系统、激振装置及10.1寸平板电脑等组成。

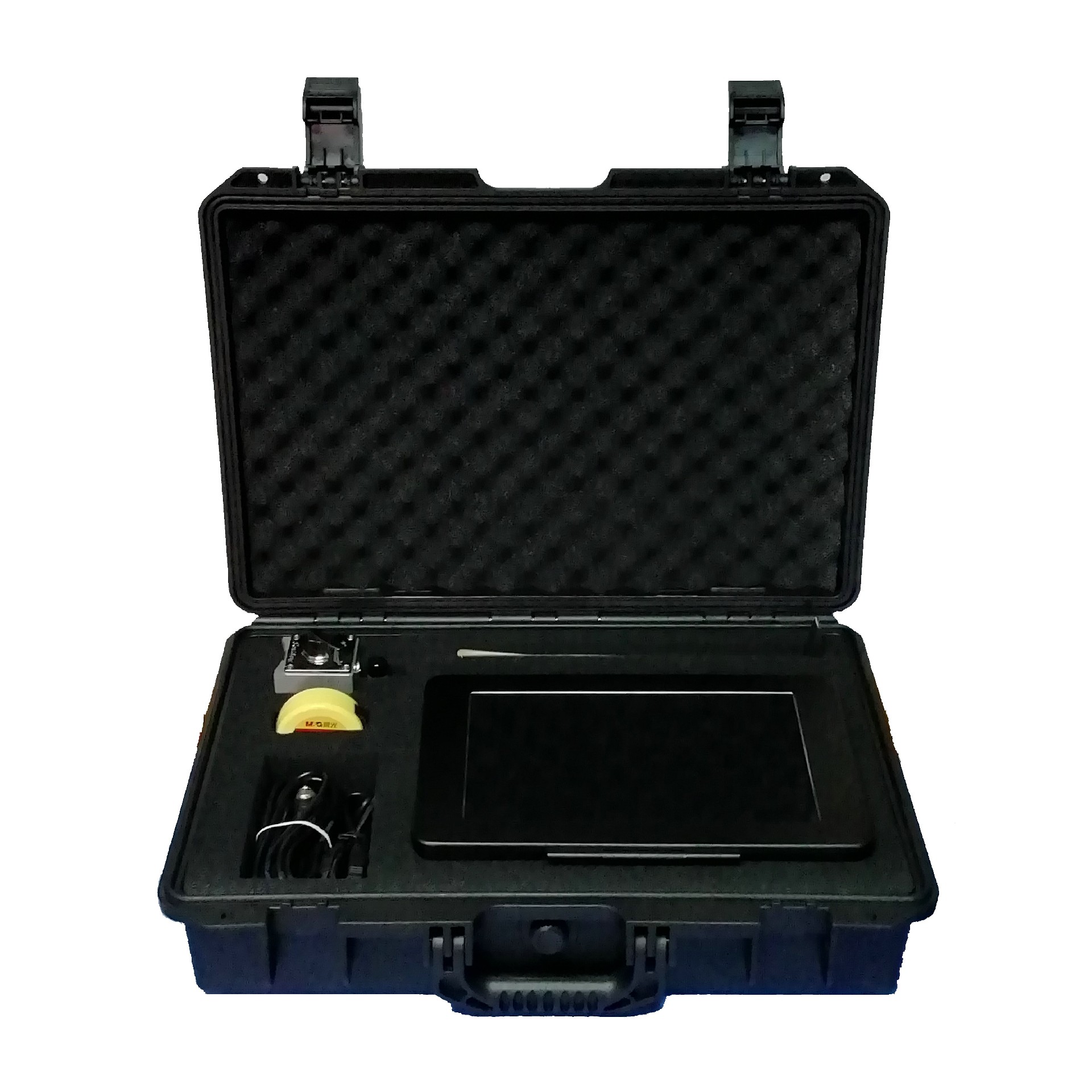

仪器标准配置：测量传感器（含磁力座及固定支架）、测量线缆、测量主机、10.1寸平板电脑、激振装置（小锤）、卷尺等。

技术参数：

AD分辨率： 24位

采集频率： 250KHz（可调）

z大采集： 4096

分 辨 率： 小于1cm

测试范围： 0.6m～5.0m

检测速度： 小于5分钟/根（单次单点测量小于1分钟）

放大倍数： 1、2、4、8（可选）

噪声处理： 平滑/LPF/BPF/HPF

频谱分析： FFT/相关分析

环境温度： -10℃～50℃

相对湿度： ≤90%RH

外形尺寸： 数据采集器：160mmX110mmX30mm  主机：258mmX159mmX10.5mm
