YST200-XW电脑型纤维图像分析仪概述：纤维图像分析仪（投影仪）是纺织部纤维细度及含量测定的标准仪器，采用显微镜及专用分析软件的方法，配置大视野目镜和专用物镜，视场大而清晰， 粗微动同轴调焦机构，粗动松紧可调，进行 100%透光摄影，完成多功能纤维的分析和测量。该仪器既可用于木质纤维含量的检测，也可检测测量纤维
YST200-XW电脑型纤维图像分析仪概述：
纤维图像分析仪（投影仪）是纺织部纤维细度及含量测定的标准仪器，采用显微镜及专用分析软件的方法，配置大视野目镜和专用物镜，视场大而清晰， 粗微动同轴调焦机构，粗动松紧可调，进行 100%透光摄影，完成多功能纤维的分析和测量。该仪器既可用于木质纤维含量的检测，也可检测测量纤维长度和直径，是纤维质量检测的多功能仪器。广泛应用于毛、麻、棉纺行业，畜牧业，化纤行业，羽毛行业，纤维检验部门、商检系统等领域
技术参数
1、投影系统：500×，带有孔径观阑的阿贝聚光镜
2、计算机显示系统：经光学系统成象于CCD靶面，经CCD转化为数字图像，由计算机专用软件对数字图象进行处理。
3、纤维平均直径，变异系数，标准偏差计算根据国家标准GB10685-89国际标准ISO137-85制定。
4、测量精度±0.5um测量重复性±0.1um。
5、测量速度500/10min
调焦机构
粗微调同轴，带机械上限位和松紧调节装置, 粗调行程25mm，微调精度0.002mm。
机械移动平台
复合式双层机械移动平台，低手位同轴调节，并在机械平台上附设180mm*145mm的平板平台，便于放置较大尺寸的样品。
照明系统
落射式柯拉照明，并设计防反射结构，有效防止反射光线的干扰，从而使成像更清晰，视场衬度更好。
分析标准
1、矿物棉纤维平均直径测量分析GB/T5480-2017
2、沥青路面用纤维图像测量JT/T533-2020
3、纤维分析
4、气孔率及石棉含量分析
5、中间相含量的测定_位点计数_网格法GB/T 38396-2019
6、中间相含量的测定_面积百分比_取色法GB/T 38396-2019
7、中间相含量的测定_面积百分比_勾选法（GB/T 38396-2019
8、碳纤维增强塑料孔隙含量和纤维体积含量试验方法GB/T 3365-2008
9、工作场所空气中粉尘测定第5部分：石棉纤维浓度GBZ/T 192.5-2007
10、羊毛纤维直径试验方法，投影显微镜法..·GB/T 10685-2007
11、纺织纤维鉴别试验方法 第3 部分: 显微镜法···FZ/T 157.3-2007
v YST200-XW电脑型纤维图像分析仪：
标准配置 | 整机型号 | |
部件 | 规格 | YST200-XW |
光学系统 | 有限远色差校正光学系统 | ● |
观察筒 | 铰链式三目，30°倾斜，360°旋转，视度可调 | ● |
目镜 | 高眼点大视野平场目镜PL10X/18mm | ● |
长距平场 消色差物镜 | LMPL5X /0.13 WD15.5mm | ● |
LMPL10X/0.25 WD8.7mm | ● | |
LMPL20X/0.40 WD8.8mm | ● | |
LMPL50X/0.60 WD5.10mm | ● | |
转换器 | 内定位四孔转换器 | ● |
调焦机构 | 低手位粗微同轴调焦机构，微调精度0.002mm，带有防止下滑的调节松紧装置和机械上限位装置。 | ● |
载物台 | 复合式双层机械移动平台，台面尺寸140*132mm，移动范围：76mmX50mm，精度0.1mm。 | ● |
反射照明系统 | 反射式柯拉照明，自适应宽电压100V-240V，5W LED暖色，光强连续可调，带可变孔径光阑与视场光阑，视场光阑中心可调 | ● |

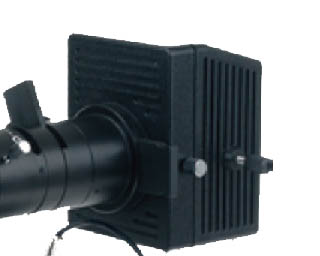

CCD摄像装置
| 彩色数码相机500万像素（内置测量软件）、测微尺 | ● |
彩色数码相机1000万像素（内置测量软件）、测微尺 | ○选配 | |
彩色数码相机2000万像素（内置测量软件）、测微尺 | ○选配 | |
适配镜接口(摄配镜） | 放大倍数0.5X | ● |
纤维软件系统 | 专业纤维软件分析系统(能够实现多功能纤维分析测量，成像系统的100%采集、测量长度分辨率0.01mm,宽度分辨率0.01um) | ● |
电脑 | 商务机。 | 选配 |
符号“●”为标准配置部件 “○”为选配部件
