LA一530A锚杆质量检测仪

测试对象与内容：

◆ 锚杆、锚索长度与注浆密实度检测

◆岩锚梁等重要部位的长自由端注浆密实度检测

◆ 锚杆、锚索注浆缺陷位置检测

◆ 公路钢质立柱长度与埋深检测

方法：

冲击弹性波法：在截面激发出脉冲信号，在另一端将会发生反射，通过信号分析软件计算出弹性波传播时间，结合实际弹性波波速，得出锚杆长度等信息。通过采用本公司独创的一系列自由振动及噪声抑制技术、反射信号抽取技术，对信号进行处理和分析，可以确定锚杆长度以及灌浆的整体质量。

特点：

主机采用多层电路设计原理实现了超小型、超轻便的结构，携带方便（全套仪器单人即可携带）；

操作快捷简便（单人可操作），现场可快速检测；

测试范围广：Z大测量长度可达20m；

主要元器件均采用进口军工级器件，可靠性高，耐久性强。

主机采用10.1寸IPS屏，分辨率高达1920*1080（HD Graphics 500），内存4G，存储容量32G/64G（可选）；

支持WIFI、摄像头(选配)、蓝牙4.0、USB3.0、Micro HDMI、TF卡扩展（Z高128G）；

组成：

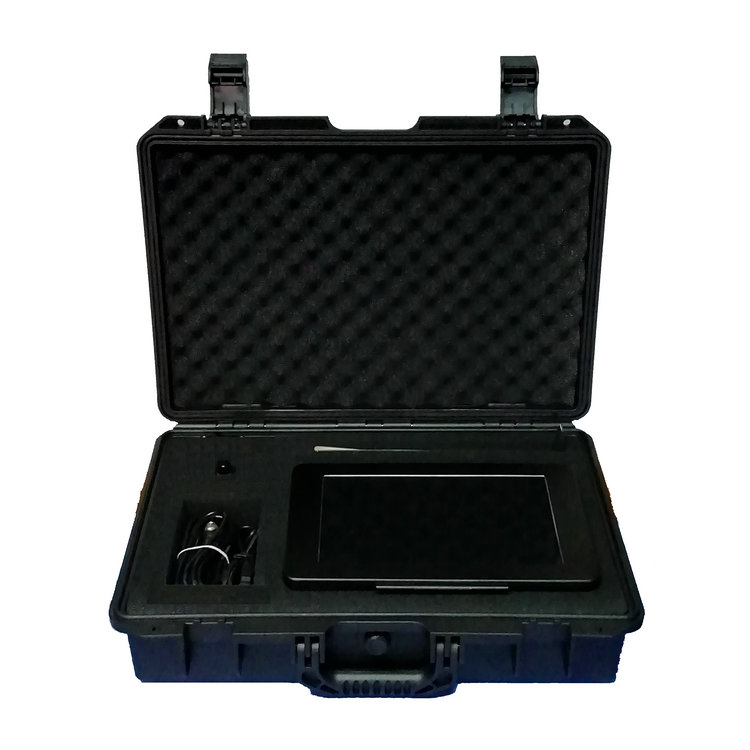

锚杆质量检测仪由主机（包括数据采集系统）、测量传感器、激振装置、测量电缆及控制电缆等组成。

标准配置：主机（含数据采集系统）、测量传感器、激振装置（小锤）、测量线缆、控制电缆等。

技术参数：

AD分辨率： 24位

采集频率： 250KHz（可调）

Z大采样点数：1M（100万个）

分 辨 率： 小于1cm

测试范围： 可达20m

屏幕显示： 10.1寸IPS屏，分辨率高达1920*1080（HD Graphics 500）

存储容量： 32G（标配）/64G（选配）

放大倍数： 1、2、4、8（可选）

噪声处理： 平滑/LPF/BPF/HPF等

频谱分析： FFT/相关分析

环境温度： -10℃～50℃

相对湿度： ≤90%RH

外形尺寸：主机：285mmX190mmX48mm
