一、 概述

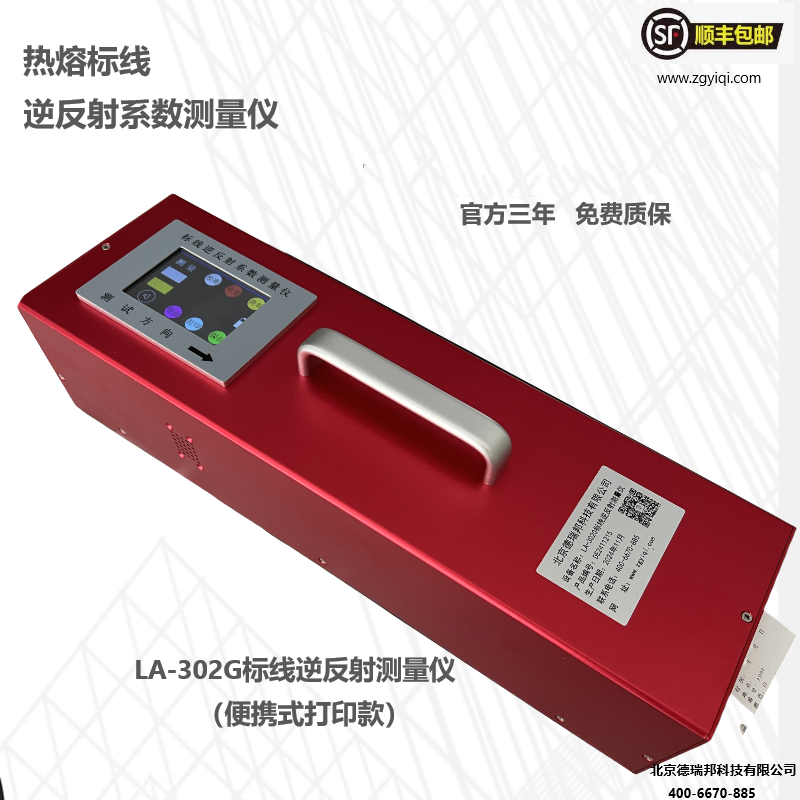

LA-302G型逆反射标线测量仪，是本公司最新研制生产的一款用来测量道路标线反光性能的专业测量仪器。测量的参数是标线的逆反射系数R’或称比亮度，单位为mcd·1x^-1·m^-2。该仪器操作简便，人机界面友好，量值可靠，既适用于实验室环境，也可以用于现场测量。是生产，质量监督，工程施工，监理单位等单位测量路面标线逆反射性能的首选仪器。

二、 主要功能特点和技术参数

1. 产品依据和标准

该仪器参照国际相关技术文件，以及我国现行的国家标准和规范设计研制。符合国际照明委员会（CIE）的出版物第72号，美国ASTM D4061-94,德国DIN67520，67521以及我国GB/T 26377-2010《逆反射测量仪》，GB/T 16311-2009《道路交通标线质量要求和监测方法》, JJG（交通）059-2004《逆反射测量仪检定规程》等相关标准的要求。

2. 测量原理

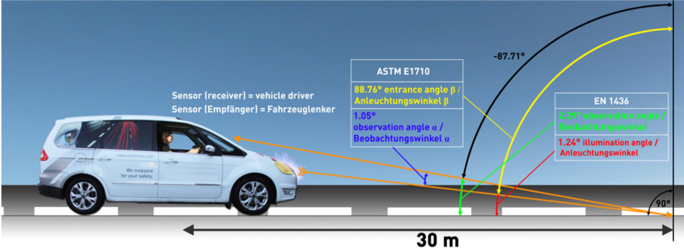

LA-302G逆反射标线测量仪的几何条件是模拟汽车在夜间公路上行驶时，汽车前照灯照射路面上的逆反射材料制作的标线，经其反射后，被驾驶室内的司机观察到的情景。其光路示意图如下图所示。

前照灯的光轴与路面的法线（参考轴）之间的夹角成为入射角（β），规定为88.76°，前照灯的光轴与逆反光线之间的夹角称为观测角(α)， 规定为1.05°。光源、光学系统按照入射角β投向标线，被测标线的尺寸为300 X 60mm，从标线反射的光线按照 1.05°的观测角α，发射至装有V（λ）滤光器内被探测收集，并被处理后在测量值显示器显示，即为逆反射系数R’测量值。

3. 主要参数

l 仪器的观测角度α=1.05°，入射角度β=88.76°，互补角度为1.24°。

l 光源色温为2856K ±50K（CIEA光源）

l 探测器为硅二极管+ V（λ）矫正器，经滤光器修正后符合CIE标准光度观测者光谱光视效率V（λ）的要求。

l 逆反射系数R’的测量范围0-1999 mcd·1x-1·m-2

l 可充电锂电池: 电池连续工作时间 >12 小时

l 数据储存: 5000条测试信息

l 屏幕： 3.5" 320x240 (彩色液晶触摸屏)

l 电脑连接方式 / Interface :无

l 充电方式 / Charger : 220VAC 50HZ； 专用锂电池充电器

l 自动语音报读测量结果

l 防护等级 / Protection Class : IP54

l 使用温度 / Operating Temperature : -15°C ~ +50°C

l 储藏温度 / Storage Temperature : -30°C ~ +85°C

l 操作湿度 / Operating Humidity : 0 ~ 100%，无结露

l 体积 (长x宽x高) / Dimensions (LxWxH) :

净尺寸：450mm x 135mm x 130 mm，
