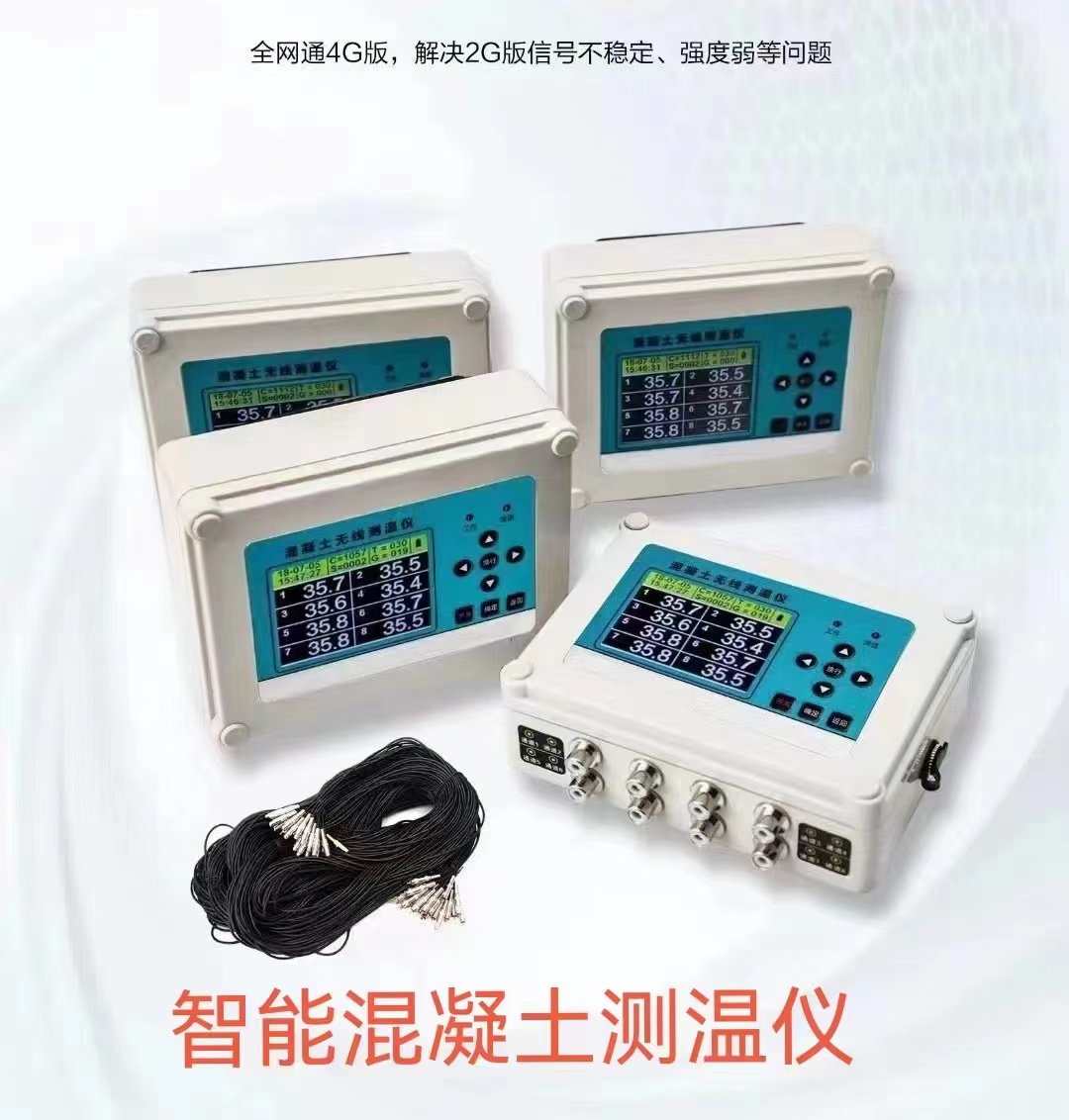

ZXL-830混凝土无线测温仪

一、性能指标：

测温范围：-50~150℃

测量精度：±0.1℃

测温点数：每台仪器8路，可无限扩展

通信频率：433MHz（ISM）/GPRS 网络（推荐）

传输距离：射频：空旷地1000 米

GPRS：无限制

记录条数：16000 条

供 电：专用锂电

电池续航：>60 天

外形尺寸：140×105×45mm

二、应用领域

1、客运专线、高速铁路工程中大体积混凝土箱梁养护测温

2、公路、铁路建筑施工中桥梁及桥墩浇筑时的温度监测

3、高层建筑大体积混凝土地基承台、框架浇筑时的温度监控

4、水利施工中大体积混凝土大坝坝体温度监控等

三、传输模式

1、GPRS 模式（推荐）：

a. 模块通过GPRS 方式上传数据，测温仪数量无上限，可选配任意多个。

b. 要求每台测温仪工作地点有中国移动手机信号。

c. 要求PC 端可上网，通过专用软件查看温度数据/ 曲线，打印报表等。

d. 通过手机上网，随时可以在专用 APP 上查看温度数据/ 曲线。

2、433 模式：

a. 温度采集器工作现场没有手机信号，采用此工作模式。

b. 使用中继模块与测温仪传输数据，中继模块一端与专用天线连接，另一端通

过有线连接到计算机串口，专用天线与测温仪之间尽量避开障碍物。

c. 测温仪数量无上限，可选配任意多个。

3、记录仪模式：

该模式仪器只采集并存储温度，不上传数据。当需要将存储的温度数据上传时，

可通过“上箭头”+“确定”键，将数据手动上传到云端。本模式用于不需要

对温度实时监控的情况。

四、仪器组成及配件

1、测温仪配件

主要有测温仪主机、专用测温传感器、充电器、中继模块、专用天线组成。

2、检测前的准备工作

a. 检查采集器电池电量，确保电量充足。

b. 选择合适的工作模式：根据现场移动信号质量，确定仪器工作模式。如有移

动信号，则采用GPRS模式；如果没有移动信号，采用433模式；如果对温度无

需实时检测，则可以采用记录仪模式。

c. 测温仪安装：测温仪的安装位置应放在手机信号良好并且不会被雨水浸没的地方。

d.传感器布置(以测温仪为例)：按照大体积混凝土温度相关规范布置。

测温点的平面布置按浇筑前后顺序, 不同混凝土厚度等共布置8 个测温

点。测温点在竖向测试3 个深度处的温度：混凝土表层温度( 距混凝土

表面10cm 高度处的温度)、混凝土中心温度( 即1/2 高度处的温度) 和

混凝土底部的温度( 距混凝土底面20cm 高度处的温度)。对厚度小于

1000mm 的测点只监测其内部温度即可。

五：使用方法：

1、开/机：常按“开关”键 2 秒钟以上。

2、开机后，仪器即进入测温界面

3、显示界面介绍：

4、仪表信息显示区域：

从左至右四个区域显示内容分别为：

（1）日期、时间：日期及时间不需设置，待仪表与计算机完成一次数据传

输后，仪表会自动获取当前日期及时间信息。如果日期及时间信息没有获取到或

显示不正确，该区域背景色变为红色。

（2）“C＝”：显示内容为距离下次上传数据的剩余时间，单位为“秒”

“S＝”：显示内容为未上传数据条数

（3）“T＝”：显示内容为数据上传时间间隔，单位为“分钟”

“G＝”：显示内容为传输模式及 GPRS 模式下的移动信号强度；当

显示为“G＝XXX”时，仪表当前模式为 GPRS 传输模式，后面数值

表示数据传输时的移动信号强度，当信号强度值≤10 时，此区域背景

色变为红色，表示当前移动信号弱；当显示为“433”时，仪表当前

模式为 433 传输模式。

（4）电量显示区域，当电池图标变为红色时，表示电池电压低，请及时充

电；此时，仪表只能持续工作 2－4 小时，仪表不再上传数据，但会

将数据记录保存，在电量恢复正常时，可以通过 GPRS 模式或者 433

模式再将数据上传至计算机。

5、温度显示区域：同时显示 8 通道温度值。

六：参数设置：

在测量界面，按“确定”键，进入参数设定界面（图 6－1），按“下箭头”，

将光标移动至“参数设置”选项（图 6－2），按“确定”键，进入“密码验证”

界面，利用“上箭头”和“右箭头”，将密码设置为“1111”（图 6－3），再按

“确定”键进入（图 6－4）。

1、传输方式：设置 GPRS 模式和 433 模式；

2、采集间隔：数据采集、上传时间时隔，单位为分钟，出厂默认设置为 30 分钟；

3、折线使能：开启、关闭折线功能；

4、温度使用：开启、关闭故障代用值功能；

5、零点修正：温度值误差在零测点的修正值；每通道单独修正，只需输入每通

道的标准值，按“确定”键即可；

6、满度修正：温度值误差在高测点的修正值；每通道单独修正，只需输入每通

道的标准值，按“确定”键即可；

7、折线修正：“折线使能”功能开启后，该功能有效；共 8 段折线，每一段折

线都可修正任意温度段的误差。进入“折线修正”界面，只需要输入每通道的标

准温度值即可，然后按“确定”键保存，再按住“确定”键 1 秒钟以上，跳转至

下一段折线；注：后一段折线温度值一定要大于前一段折线的温度值；

8、温度设定：“温度使能”功能开启，此功能有效；即故障代用值功能；

七：功能键说明：

1、在待机状态下，按“下箭头”，显示“故障信息”界面；

2、在待机状态下，按“上箭头”，显示“数据上送”界面；如果有未传输至计算

机的数据，则“数据条数”项目下，显示未上传数据数量，此时如果传输功能正

常，刚数据按设置的传输方式自动上传至计算机；如“数据条数”为“0”，刚表

示没有未传输至计算机的数据，此时，按“确定”键，刚产生一条实时数据，按

设置好的传输方式上传至计算机；

3、在“数据上送”界面，如果传输方式为“GPRS”，按“右箭头”，显示“GPRS”

信息界面，此时，可以查看仪表与移动网络的连接信息；

八：PC 端软件操作说明

1、安装环境：HC-TW 系列混凝土无线测温分析软件对计算机的要求为：CPU 主

频不低于133MHZ、内存不小于16M、工作平台为简体中文版Window XP及以

上版本、用户应熟悉WINDOWS 平台的基本操作与概念。

2、软件安装：双击“大体积混凝土测温系统.exe”，按提示安装至完成。

3、软件启动：在“开始”－“所有程序”菜单下，找到“北京新时代仪器技术发展中心.exe”

（图8－1）,双击启动；

4、进入操作界面：软件启动后，弹出输入“账号密码”界面（图8－2），选择

“GPRS”模式，输入相应的账号及密码，进入操作界面；

5、进入操作界面后，点击“仪器管理”按钮，弹出“仪器注册”对话框，按提示注册仪表；

6、注册完仪表后，点击“项目管理”按钮，创建项目名称；

7、新增项目完成后，点击“工程管理”按钮，创建工程名称及测位名称；

8、返回主界面，可以查看、打印数据。
