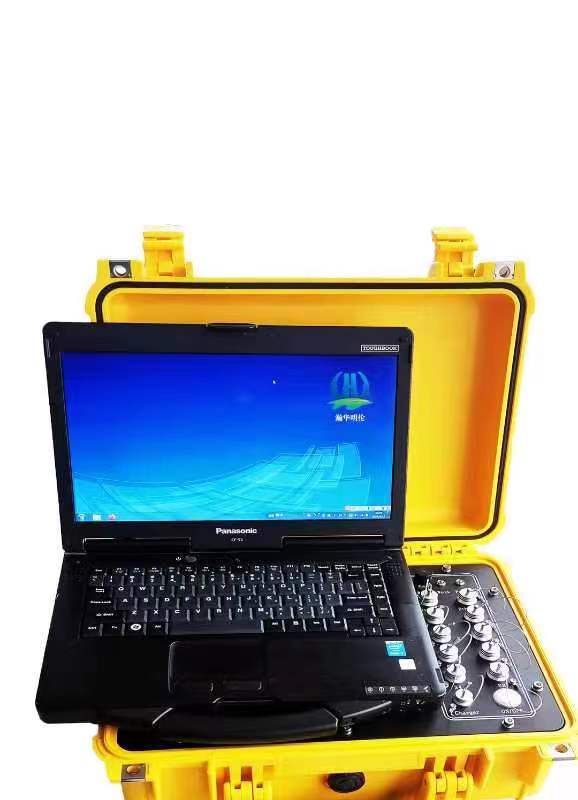

ML-300型三维隧道超前预报

ML-300型三维隧道超前预报

产品简介

本产品采用了地震波超前预报技术，满足《公路工程物探规程》JTGT 3222—2020中关于超前地质预报参数测试设备的技术要求。

本产品主要应用于隧道开挖过程中探测掌子面前方地质构造的位置和产状，并对前方围岩进行评价，以保证隧道安全生产和工作量的准确评估。

本产品是国内外首个使用科学改进的拉东变换、波场分离、速度分析等数据处理方法，智能化的数据处理功能可以提高工作准确性，让使用者能够轻松掌握。

产品特性

1、可准确识别岩溶、采空区、孤石等多种地质异常体，适用于爆破、锤击等多种震源，其中爆破震源能准确预报隧道掌子面前方200米范围内的地质情况，锤击震源能准确预报隧道掌子面前方100米范围内的地质情况；

2、国内唯一一款在软件算法中加入拟VSP技术的产品，在识别含水带和溶洞方面，准确率优于国内外同类产品；

3、信号接收部分采用的是与进口通用的加速度三分量传感器和专用保护套管，为保证测量效果，我公司还自主研发了清理探孔的专用探铲和多功能调平器，跟国内外同类产品相比，大幅度提高了现场测量的准确性和便捷性；

4、数据处理软件兼具一键式操作和分步操作功能，无需专业知识，也可轻松掌握。自动生成三维效果图，对勘测结果的展示非常直观、清晰。

检测主机参数：

主机接收数据模块具有良好的一致性；

通道数：24道；

前置放大：20dB（量程±1v）；

输入阻抗：80kΩ；

A/D转换：24位；

采样间隔：0.010ms~1.0ms（7档可选）；

采样长度：2k~24k（5档可选）；

动态范围：144dB；

道间抑制比：90dB；

放大器内部噪音：1μV；

检波器（三分量加速度传感器）技术参数：

各道检波器之间固有频率相差：±5%；

各道检波器之间灵敏度相差：±5%；

各道检波器之间相位相差：＜0.5ms；

频带范围：0.35Hz~8kHz；

失真度：＜0.1%；

最大横向灵敏度比：±5%；

绝缘电阻：15MΩ；

最大允许加速：5g；

供电电压：18~24V（DC）；

供电电流：4~20mA；

工作温度：-40~120℃；

输出阻抗：100Ω；

各地震记录道之间的相位差：＜±0.5ms；

各地震记录道之间的振幅差：＜±10%；

电缆技术参数：

道间绝缘电阻：15MΩ；

对地电阻：30MΩ；

触发装置技术参数：

触发信号延迟时间：＜0.5ms；

起跳尖锐，振幅足以触发仪器触发仪器内计时电路。
