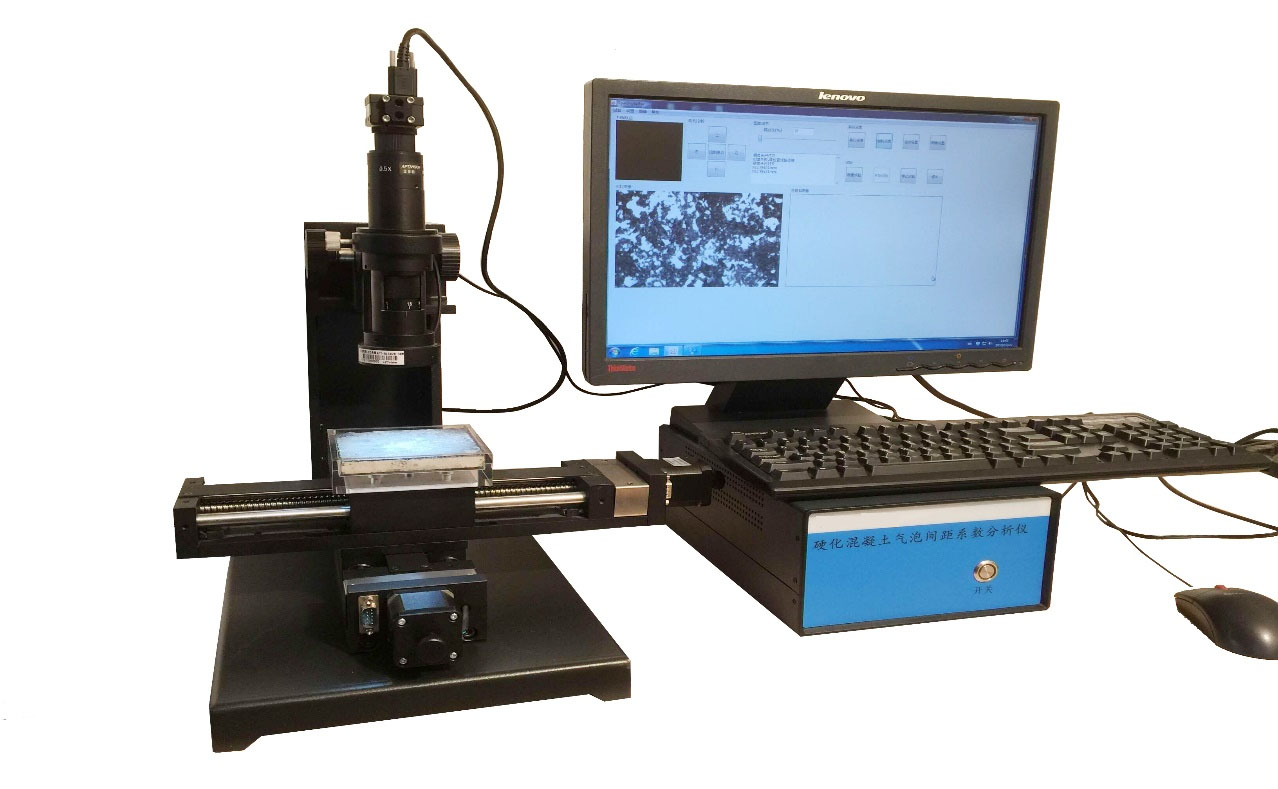

ML-HJ混凝土气泡间距系数分析仪

ML-HJ混凝土气泡间距系数分析仪

用途：

  硬化混凝土气泡间距系数分析测定仪(又称气孔结构分析仪)是在混凝土测试标准规定的测试方法基础上融合了一套摄像机自动扫描系统，同时利用图像软件分析计算，可测得含气量，气泡间距系数，孔径范围和相应的气泡频率等气泡能参数。       适用于研究混凝土引气剂对混凝土气泡特征参数的影响、气泡特征参数与材料配比的关系以及气泡间距系数与抗冻耐久性指标的关系的研究等

执行标准：   ◆《铁路混凝土结构耐久性设计规程》TB1005-2010   ◆《水运工程混凝土试验规程》 JTJ270-98   ◆《铁路混凝土》TB/T3275-2011  ◆《水工混凝土试验规程》SL/T 352-2020

◆《公路工程水泥及水泥混凝土试验规程》JTG3420-2020

产品特点：

   硬化混凝土气泡间距系数分析仪，采用直线法，分别测试硬化混凝土的气泡的各项参数。气泡间距的工作性能强，软件界面友好，操作简捷，测试精度高，受国内科研单位的欢迎。

技术参数：

◆采集方式：数字工业相机

◆工业相机通讯方式：USB

◆上下位机通讯方式：USB

◆显微镜分辨率： ≤2μm

◆显微镜放大倍数：100～200倍

◆显微镜照明：聚光型

◆活动底座： ≤2μm

◆弦长测试范围：<0.5mm弦长

◆测试工作时间：约5分钟

试验操作：1、  从截面100mm*100mm的试件下锯下20mm的一段，洗刷干净。2、  在100mm*100mm观测面分别采用400号和800号金刚砂仔细研磨。每次研磨后应洗刷干净，再惊醒下次研磨。3、  洗刷干净后，在105℃±5℃的烘箱烘干。4、  用宽头黑色油性记号笔涂黑试件观测面涂黑，直至看不出试件本身的颜色。5、  用粒径小于10um的白色碳酸钙粉末填充气泡，在用刀片出去表面多余分哦。6、  置于摄像头下查看，当合适的光源低入射角照射在观测面上，观测到表面气泡界面和骨料孔隙外，基本是平的，气泡边缘清晰，即可认为该观测截面已加工合适。

主要产品配置：

◆计算机主机：1台

◆彩色显示器：1台

◆数字工业相机：1套

◆显微镜测试平台：1组

◆气泡分析软件：1套

◆说明书及保修卡：1份

◆预磨机  1台（客户选配）

◆抛光机  1台（客户选配）
